数字高阻计 高阻计 便携式高阻计 型号：TC/EST120
概述
本仪器是在原TC/BL－87型数字高阻计的基础上改进的新产品，是高集成度的3 1/2位数字显示便携式高阻计。量限从1×103Ω ～1.999×1012 Ω（直接读电阻值或测量电导、大可测电阻1×1015Ω）。机内测试电压为DC500V。以数字直接显示出电阻值,精度高、显示迅速、稳定性好、读数方便。本仪器适用于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等的检验和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电导
技术指标：
1. 测量范围:1×103Ω ～1.999×1012Ω（或测量电导、大可测电阻1×1015Ω）。
2. 显示: 3 1/2位LED显示。
3. 分辨率:1/2000。
4. 准确度: 0.5%~5%
5. 使用环境: 温度 0℃～40℃ 相对湿度<80%。
6. 机内测试电压: 500V。
7. 供电形式: AC 220V,50HZ,约15W。
8. 仪器尺寸: 230ｍｍ× 80ｍｍ× 270 mm。
9. 质量: 约2.5KG。
工作原理：
根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I, 即R=V/I 普通的高阻计（主要是指针式高阻计和一些常用的数字高阻计）的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。从上式可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞，此处的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计的精度是很难提高的。
而TC/EST120型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变,所以其测量精度很高。从理论上讲其误差可以做到零。而实际误差可以做到千分之几或万分之几
|

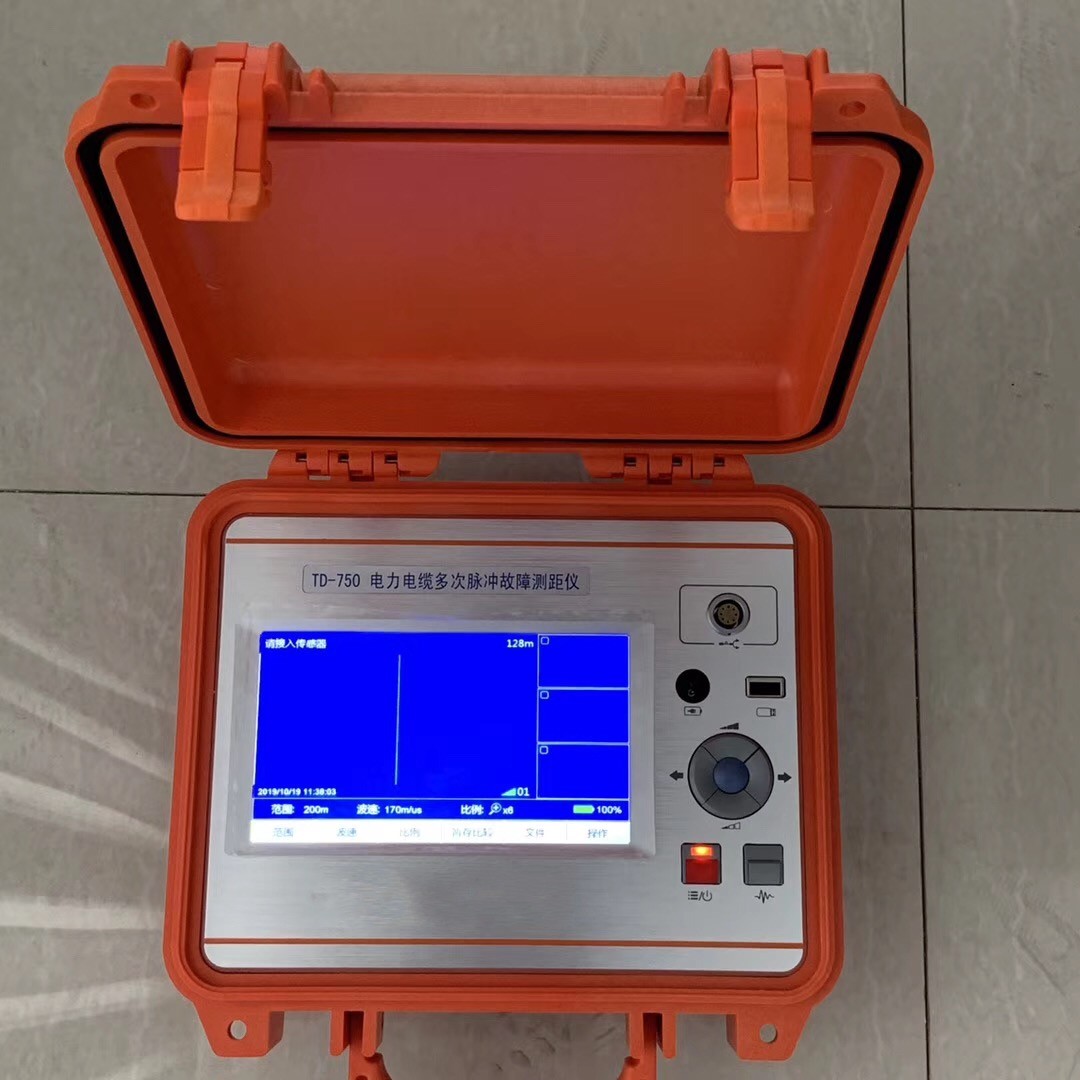

产品名称：电力电缆故障测距仪 产品型号：TD-750 |
一、概述
电力电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行定点。它们共同组成一套高性能的，能提供多种特性的电缆故障查找系统。
二、功能特点
1. 多种测距方法：
l 低压脉冲法：适用于低阻、短路、断线故障的测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，**可靠。
l 多次脉冲法： 测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2. 200MHz实时采样：
l 同类仪器高采样频率
l 提供高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3. 触摸操作和机械按键两种操作方式
l 触摸按键，操作更加灵活，具有手势操作功能。
l 可以对光标进行拖拽，双击操作，定位更加简单、方便。
l 兼容机械按键操作，五向按键，操作更加人性化。
4. LED大屏幕彩色液晶显示，界面友好：
l 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
l 7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
l 功能菜单简单实用，功能强大。
5. 画中画暂存显示功能
l 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6. 波形存储、计算机联机通讯：
l 可在机内存储大量波形。
l 使用U盘进行波形数据的导出。
l 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
l 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
7. 电源管理：
l 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
l 内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
l 工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8. 坚固机壳，质轻便携。
三、技术指标
1. 工作模式：低压脉冲、脉冲电流、多次脉冲。
9. 信号增益调节范围：70dB。
10. 低压脉冲发射电压：32V。
11. 高分辨率：0.4m。
12. 大采样频率：200MHz实时采样。
13. 大测距范围：100km。
14. 测距盲区：2m。
15. 通讯接口：USB,蓝牙(选配)。
16. 电源：锂离子电池组，标称电压7.4V。
17. 按键：采用丹麦进口按键，可靠性不小于1千万次。
18. 电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短)。
19. 充电器：输入AC220V，50Hz，充电电流1A，充电时间6小时。
20. 体积：274×218×81mm
21. 质量：3.5kg
22. 使用条件：
1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
